| 磁保持繼電器系列 |
|
|

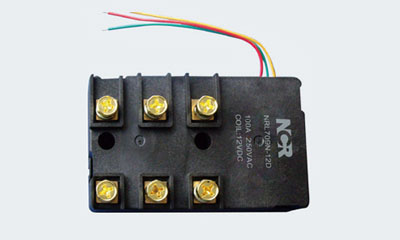

| NRL709G參數一覽表 |
| 外形尺寸（mm） |
110×68×28.8
|
| 觸點參數 |
觸點形式 |
3A，3B |
| 觸點材料 |
AgSnO2 |
| 觸電負載 |
120A 250VAC |
| 線圈參數 |
線圈電壓 |
5~48VDC |
| 線圈功耗 |
S：2.5 D：5.0 |
| 脈沖寬度 |
≥180ms |
| 壽命 |
電氣壽命 |
5×103 |
| 機械壽命 |
5×105 |
| 介質耐壓 |
開路觸點間 |
2000VAC |
| 線圈觸點間 |
4000VAC |
| 閉合電壓 |
≤75%
|
| 斷開電壓 |
≤75% |
| 接觸電阻 |
≤1.0mΩ |
| 絕緣電阻 |
≥1000mΩ |
| 使用環境溫度（動作） |
（-40~+70℃） |
| 封裝形式 |
防塵罩 |
| 安裝型式 |
快連接式 |
| 重量 |
450g |
| NRL709G詳細資料表 |
| 特點 |
| > 3x100A觸點切換能力； |
| > 線圈功耗小、溫升極低； |
| > 觸電接觸電阻小，電接觸穩定性能好； |
| > 抗沖擊、抗振動能力強； |
| > 外形尺寸：110.0x68.0x28.8mm。 |
| 訂貨標記 |
 |
①磁保持繼電器代號 |
| ②產品型號 |
| ③線圈電壓 |
| ④D表示雙線圈,S表示單線圈 |
| 性能 |
| 絕緣電阻 |
1000MΩ(500VDC) |
| 介質耐壓 |
觸點與線圈間 |
4000VAC 1min |
| 斷開觸點間 |
2000VAC 1min |
| 閉合時間 |
60msec.Max |
| 斷開時間 |
60msec.Max |
| 抗沖擊 |
穩定性 |
100m/S2(10g) |
| 強度 |
1000m/S2(100g) |
| 振動 |
10~55Hz 1.5mm |
| 濕度 |
98%RH.40℃ |
| 溫度范圍 |
-40~+70℃ |
| 引出端方式 |
快連接式 |
| 重量 |
450g |
| 封裝形式 |
防塵罩 |
| 觸點參數 |
| 觸點形式 |
3A/3B |
| 觸點材料 |
AgSnO2 |
| 接觸電阻 |
Max：1.0mΩ |
| 觸點負載 |
100A 250VAC |
| ****轉換功率 |
25000VA |
| 機械壽命 |
5×105 |
| 電氣壽命 |
5×103 |
| 線圈 |
| 線圈功耗 |
單線圈：2.5W 雙線圈：5.0W |
| 線圈參數 |
| 額定電壓 |
動作電壓 |
脈沖寬度 |
線圈電阻 |
| 單線圈 |
| 9 |
6.75 |
180 |
32.4±10% |
| 12 |
9 |
180 |
57.6±10% |
| 24 |
18 |
180 |
230±10% |
| 48 |
36 |
180 |
921.6±10% |
| 雙線圈 |
| 9 |
6.75 |
180 |
2×16±10% |
| 12 |
9 |
180 |
2×28.8±10% |
| 24 |
18 |
180 |
2×115.2±10% |
| 48 |
36 |
180 |
2×460.8±10% |
| 備注：如需其它額定電壓，可特殊定貨。 |
| 典型應用 |
| 1)主要用于IC卡預付費電表，集中抄表系統。 |
| 2)也用于復合開關，家電和自動控制裝置。 |

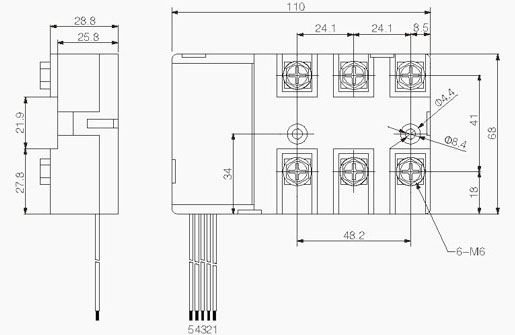

| 尺寸圖，接線圖 |
 |
 |
|
