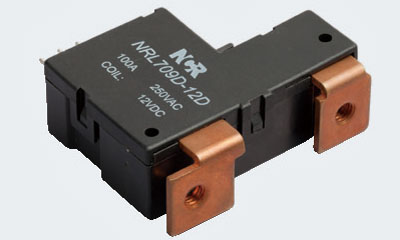

NRL709D參數一覽表
外形尺寸		60×40×21
觸點參數	觸點形式	1A，1B
	觸點材料	AgSnO2
	觸電負載	100A 250VAC
線圈參數	線圈電壓	5~48VDC
	線圈功耗	S：2.4 D：4.8
	脈沖寬度	≥100ms
壽命	電氣壽命	1×104
	機械壽命	5×105
介質耐壓	開路觸點間	2000VAC
	線圈觸點間	4000VAC
閉合電壓		≤75%
斷開電壓		≤75%
接觸電阻		≤1.2mΩ
絕緣電阻		≥1000mΩ
使用環境溫度（動作）		（-40~+70℃）
封裝形式		防塵罩
安裝型式		快連接式
重量		100g

NRL709D詳細資料表
特點
> 體積小，100A觸點切換能力；
> 線圈功耗小、溫升極低；
> 觸電接觸電阻小，電接觸穩定性能好；
> 抗沖擊、抗振動能力強；
> 外形尺寸：60.0x40.0x21.0mm。
> 可根據客戶要求焊接錳銅分流器和連接銅線
訂貨標記
	①磁保持繼電器代號
	②產品型號
	③線圈電壓
	④D表示雙線圈,S表示單線圈

性能
絕緣電阻		1000MΩ(500VDC)
介質耐壓	觸點與線圈間	4000VAC 1min
	斷開觸點間	2000VAC 1min
閉合時間		30msec.Max
斷開時間		30msec.Max
抗沖擊	穩定性	100m/S2(10g)
	強度	1000m/S2(100g)
振動		10~55Hz 1.5mm
濕度		98%RH.40℃
溫度范圍		-40~+70℃
引出端方式		快連接式
重量		100g
封裝形式		防塵罩

觸點參數
觸點形式	1A/1B
觸點材料	AgSnO2
接觸電阻	Max：1.2mΩ
觸點負載	100A 250VAC
****轉換功率	25000VA
機械壽命	5×105
電氣壽命	1×104
線圈
線圈功耗	單線圈：2.4W 雙線圈：4.8W

線圈參數
額定電壓	動作電壓	脈沖寬度	線圈電阻
單線圈
9	6.75	100	34±10%
12	9	100	60±10%
24	18	100	240±10%
48	36	100	960±10%
雙線圈
9	6.75	100	2×17±10%
12	9	100	2×30±10%
24	18	100	2×120±10%
48	36	100	2×480±10%

備注：如需其它額定電壓，可特殊定貨。

典型應用

1)主要用于IC卡預付費電表，集中抄表系統。

2)也用于復合開關，家電和自動控制裝置。

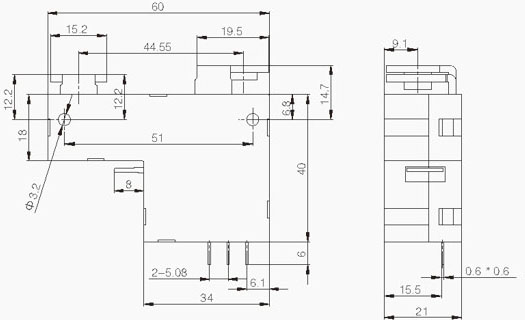

尺寸圖，接線圖
